中文
英文本產(chǎn)品是一種液態(tài)的混凝土密封、防塵、耐磨增強劑，無色、無臭、無毒、不燃。通過產(chǎn)品有效滲透，與混凝土的成分發(fā)生化學反應，在三維空間中形成一個網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的成分固化成一個堅固實體，從而得到一個無塵、致密的整體，能有效改善混凝土的孔結(jié)構(gòu)，提高混凝土的強度、硬度、耐磨度，增加混凝土抗氯離子侵蝕的能力。該產(chǎn)品外觀呈無色液體，并具有高滲透反應固化和自固化特性，能和混凝土中的鈣、鎂離子起化學反應，使混凝土表面增強同時形成耐磨、防塵、防水、抗凍的自密實體，它具有良好的滲透性與防腐蝕性等優(yōu)良特點。
一、產(chǎn)品簡介
本產(chǎn)品是一種液態(tài)的混凝土密封、防塵、耐磨增強劑，無色、無臭、無毒、不燃。通過產(chǎn)品有效滲透，與混凝土的成分發(fā)生化學反應，在三維空間中形成一個網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的成分固化成一個堅固實體，從而得到一個無塵、致密的整體，能有效改善混凝土的孔結(jié)構(gòu)，提高混凝土的強度、硬度、耐磨度，增加混凝土抗氯離子侵蝕的能力。該產(chǎn)品外觀呈無色液體，并具有高滲透反應固化和自固化特性，能和混凝土中的鈣、鎂離子起化學反應，使混凝土表面增強同時形成耐磨、防塵、防水、抗凍的自密實體，它具有良好的滲透性與防腐蝕性等優(yōu)良特點。
二、主要特性
◎高滲透反應固化和自固化特性，可滲入混凝土表層內(nèi)產(chǎn)生作用；
◎高耐磨性，可提高水泥混凝土表面的耐磨度至H9以上；
◎良好的補強和抗凍性，可耐受和混凝土同等溫度的高低溫環(huán)境；
◎良好的防塵防水性，可避免水泥混凝土灰塵從表面裂隙中析出，減少麻面產(chǎn)生幾率，阻止外界水的滲入；
◎耐腐蝕性，可有效阻止外界有害物質(zhì)對水泥混凝土表面的侵蝕作用；
◎良好的抗冰、抗凍性，可有效阻斷水泥混凝土道面冰層與水泥混凝土之間的固結(jié)。
三、技術(shù)參數(shù)
|
序號 |
試驗項目 |
技術(shù)指標 |
|
|
|
|
Ⅱ型 |
|
|
1 |
外觀 |
無色透明、無沉淀、無漂浮物、呈均勻狀態(tài) |
|
|
2 |
滲透深度mm |
≧15 |
|
|
3 |
混凝土表面硬度（C40混凝土） |
≧9 |
|
|
4 |
抗壓強度提高率（MPa,28d）（C25） |
≥25 |
|
|
5 |
混凝土耐磨度比（28d）% |
≥130 |
|
|
6 |
膜硅鋯高溫老化200次 |
未見明顯區(qū)分 |
|
|
7 |
混凝土抗?jié)B性能 |
S12 |
|
|
8 |
混凝土7d抗碳化性能 mm |
≦4 |
|
|
9 |
粘度Pa·s |
11.0 ± 1.0 |
|
|
10 |
表面張力 mN/m |
≦30.0 |
|
|
11 |
凝膠化時間/min |
初凝 |
120±30 |
|
|
|
終凝 |
≦400 |
|
12 |
抗?jié)B性/滲入高度/mm≦ |
4.3 |
|
|
13 |
貯存穩(wěn)定性，10次循環(huán) |
外觀無變化 |
|
|
14 |
水泥抗壓強度比（28d）% |
≥110 |
|
|
15 |
混凝土抗氯離子滲透深度 mm |
≦23 |
|
|
16 |
混凝土非穩(wěn)態(tài)氯離子遷移系數(shù)×10-12m2/s |
≦11 |
|
|
17 |
密度 g/cm2 |
1.18±0.03 |
|
|
18 |
pH值 |
11.0±1.0 |
|
|
19 |
含固量 % |
22±1.0 |
|
四、應用范圍

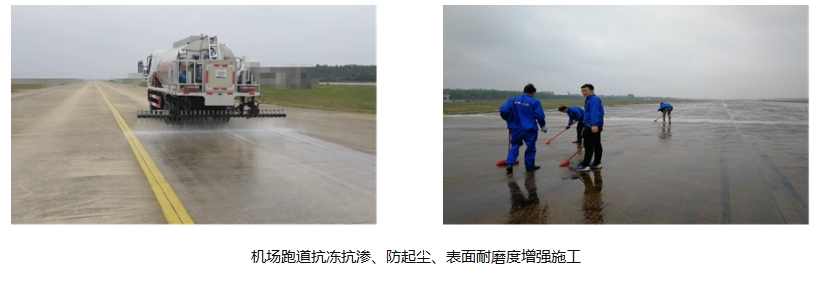

應用于以水泥混凝土或水泥砂漿為基層的機場跑道、高速公路、橋梁等表面起砂、露石、麻面的病害修復，但不能應用用于填補大于0.015mm以上的裂縫封閉。
五、使用方法
◎噴涂：一般情況下噴涂兩遍。第一遍按照1kg/㎡的用量噴涂，待水泥混凝土表面表干后即進行第二遍噴涂，此時的用量為0.5kg/㎡。注意噴涂時不能堆積，若有堆積及時清掃；
◎養(yǎng)護:噴涂24小時內(nèi)，應保證施工面不被雨水淋。若施工面被雨水淋濕的現(xiàn)象，需重新噴涂；
◎道面清理:養(yǎng)護期滿后，用清掃工具灑水清理道面表面雜物即可。
六、注意事項及應用
◎產(chǎn)品呈堿性；
◎使用塑料桶包裝，一般為25kg/桶或240kg/桶，貯存環(huán)境溫度應保持在5℃以上；
◎正常貯存環(huán)境下保存期為5年，如保存期超過，須抽樣檢測。
首頁
工程案例
新聞資訊
聯(lián)系我們
