国际完美世界下载,雪鹰领主

超高性能混凝土預(yù)混料(RJ-UHPC)

超高性能混凝土預(yù)混料（UHPC）是一種水泥基復(fù)合材料，是以水泥為膠結(jié)劑，結(jié)合各種集料、外加劑等而制成的水硬性膠凝材料，具有耐久、抗?jié)B防水、高強(qiáng)等特性。根據(jù)施工方式，可分為澆筑預(yù)混料（UHPC）、自密實(shí)預(yù)混料（UHPC）、噴射預(yù)混料（UHPSC）。其噴射預(yù)混料是湖南人健寶固高新科技發(fā)展有限公司從社會(huì)發(fā)展和技術(shù)進(jìn)步的角度自主開發(fā)，具有完全自主知識(shí)產(chǎn)權(quán)。

詳情

一、產(chǎn)品介紹

二、主要特征

◎用于海洋石油平臺(tái)鋼結(jié)構(gòu)的外保護(hù)層，可大幅提高水位變動(dòng)區(qū)構(gòu)件的使用壽命；

◎高早強(qiáng)，24h抗壓強(qiáng)度達(dá)到35MPa，28d≥150MPa，抗折強(qiáng)度達(dá)到18MPa；

◎粘結(jié)力良好，28d≥2.0MPa；

◎與鋼構(gòu)件握裹力大，與老混凝土粘結(jié)牢固。適應(yīng)性廣，無(wú)毒無(wú)害，環(huán)保型產(chǎn)品；

◎耐久性好,防水、防腐、抗?jié)B、增水、減阻。不存在老化，對(duì)鋼構(gòu)件無(wú)銹蝕，耐久堅(jiān)固；

◎抗沖擊性能好，可用于國(guó)防工程的防護(hù)結(jié)構(gòu)，也可用于需要高承載力的特殊結(jié)構(gòu)；

◎高密實(shí)性與良好的工作性能。與模板相接觸的表面具有很高的光潔度,外界的有害介質(zhì)

很難侵入，可直接用作建筑物的外裝飾。

三、技術(shù)參數(shù)

項(xiàng) 目		性能指標(biāo)
		I	II	III	Ⅳ
凝結(jié)時(shí)間（min）	初凝	≥45	≥45	≥45	≥45
	終凝	≤600	≤600	≤600	≤600
抗壓強(qiáng)度（MPa）	24h	≥15	≥25	≥35	≥40
	3d	≥40	≥50	≥60	≥80
	28d	≥100	≥120	≥140	≥160
抗折強(qiáng)度（MPa）	28d	≥12	≥14	≥18	≥22
粘結(jié)強(qiáng)度（MPa）	28d	≥2	≥2	≥2	≥2
抗?jié)B性	28d	P10	P12	P14	P16

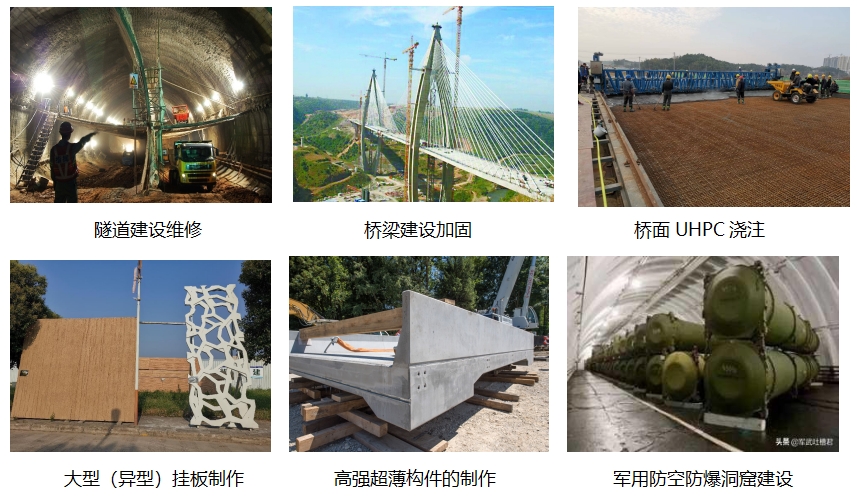

四、應(yīng)用范圍

◎用于減小結(jié)構(gòu)構(gòu)件尺寸，增大使用面積和空間。建造跨度更長(zhǎng)、凈空更大的橋梁；

◎用于海洋石油平臺(tái)鋼結(jié)構(gòu)的外保護(hù)層，可大幅提高水位變動(dòng)區(qū)構(gòu)件的使用壽命；

◎制造中低放射性核廢料儲(chǔ)存整體容器；

◎用于軍事與安保領(lǐng)域，制造抗爆炸、抗沖擊裝置；

◎建筑物、橋梁、隧道、碼頭的結(jié)構(gòu)維修、加固等；

◎各種建筑物外掛板、裝飾，橋梁或公共建筑的外掛異型板的加工與制造。

五、使用方法及應(yīng)用

◎表面處理：清掃基礎(chǔ)表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。施工前基礎(chǔ)表面涂、噴專用界面劑；

◎確定施工方式：根據(jù)施工的實(shí)際情況，采用人工灌注或噴射等施工方式，噴射（UHPC）干混料具有很好的觸變性能，可人工噴射，也可采用智能機(jī)械臂噴射；

◎漿料攪拌：在干凈的容器中按料水比為100:8～10加入清水，然后慢慢加入干混料，用強(qiáng)制攪拌機(jī)攪拌，直至獲得均勻、良好的混合物。切忌過分稀釋，影響施工性。一次不要備料過多，以在45分鐘內(nèi)能用完為準(zhǔn)；

◎施工：采用人工澆注或機(jī)械澆注施工；

◎養(yǎng)護(hù)：初凝后，噴水保濕養(yǎng)護(hù)，也可采用噴灑專用養(yǎng)護(hù)劑或覆膜養(yǎng)護(hù)；

◎正常貯存條件下貯存期為90天，如超過90天須經(jīng)試驗(yàn)驗(yàn)證后方可使用。
